杜安環保WQ潛污泵原材料說明

潛污泵性能和結構

1、葉輪

葉輪為離心葉輪，無堵塞及無超負荷特性。葉輪在水力學設計上，揉合正向推動力及離心力。葉輪和蝸殼的流向線條設計為漸變式，并能泵送含固體量比重達13～18%的污泥。葉輪進行動、靜平衡試驗，動平衡精度應不抵于G6.3級。振動烈變不大于0.45mm/s。

2、電機

電機為三相鼠籠電機，3相、380V、50HZ、防護等級IP68，絕緣等級F或更好。電機的配置應保證在H-Q曲線上任意一點工作時，都不會出現過載。電機能每小時啟動15次。能連續泵送溫度較高為40℃的介質，并且定子繞組的平均溫升不超過80℃。電機啟動電流不超過額定電流的6倍，功率因數應>0.80。電機容量應按水泵運行可能出現的較低大軸功率與傳動裝置效率配置，并按有關規范留有10%以上的儲備系數。

3、軸封

采用兩個上下雙重獨立的高質量機械密封系統，可以順時針或逆時針轉動，而不會帶來不良后果。機械密封均采用碳化鎢或碳化硅。介質酸堿度范圍為PH6～10。機械密封應該是免維護的，潤滑與被輸送液體相隔開，能抵抗熱沖擊，并具有良好的緊急運行特點。機械密封的使用壽命不低睛25000小時。

4、軸承

采用高質量的長期潤滑軸承，軸承使用壽命不低于100000小時。軸承品牌為NSK。

5、電纜和電纜密封

電機配有用于控制和動力水下電纜，電纜伸進接線室，每根電纜都有一個單獨的進口，并用可重復使用的橡膠密封或使用樹脂材料密封。

6、水泵監控裝置

進水潛水泵監控裝置應包括定子室泄漏、定子繞組過載時發出有關訊號。

在定子室中提供一個探測液體泄漏的傳感器，所有信號都分別監測并在水泵或電機出現嚴重損壞前分別發出報警訊號。電機的每一項均由常閉型溫度傳感器保護，三個熱敏開關應串聯連接，這些傳感器都應在攝氏在≤95゜C時常閉，在140゜C時跳開。可以與電機過載保護相連接，并接至控制柜，與控制柜連接。

7、磨損環

磨損環系統能保證蝸殼和葉輪吸口之間的有效的間隙性，如采用葉輪間隙可調的形式，則可不設磨損環，葉輪間隙調節時以軸向調節為準，并在泵的外部調節和測量。

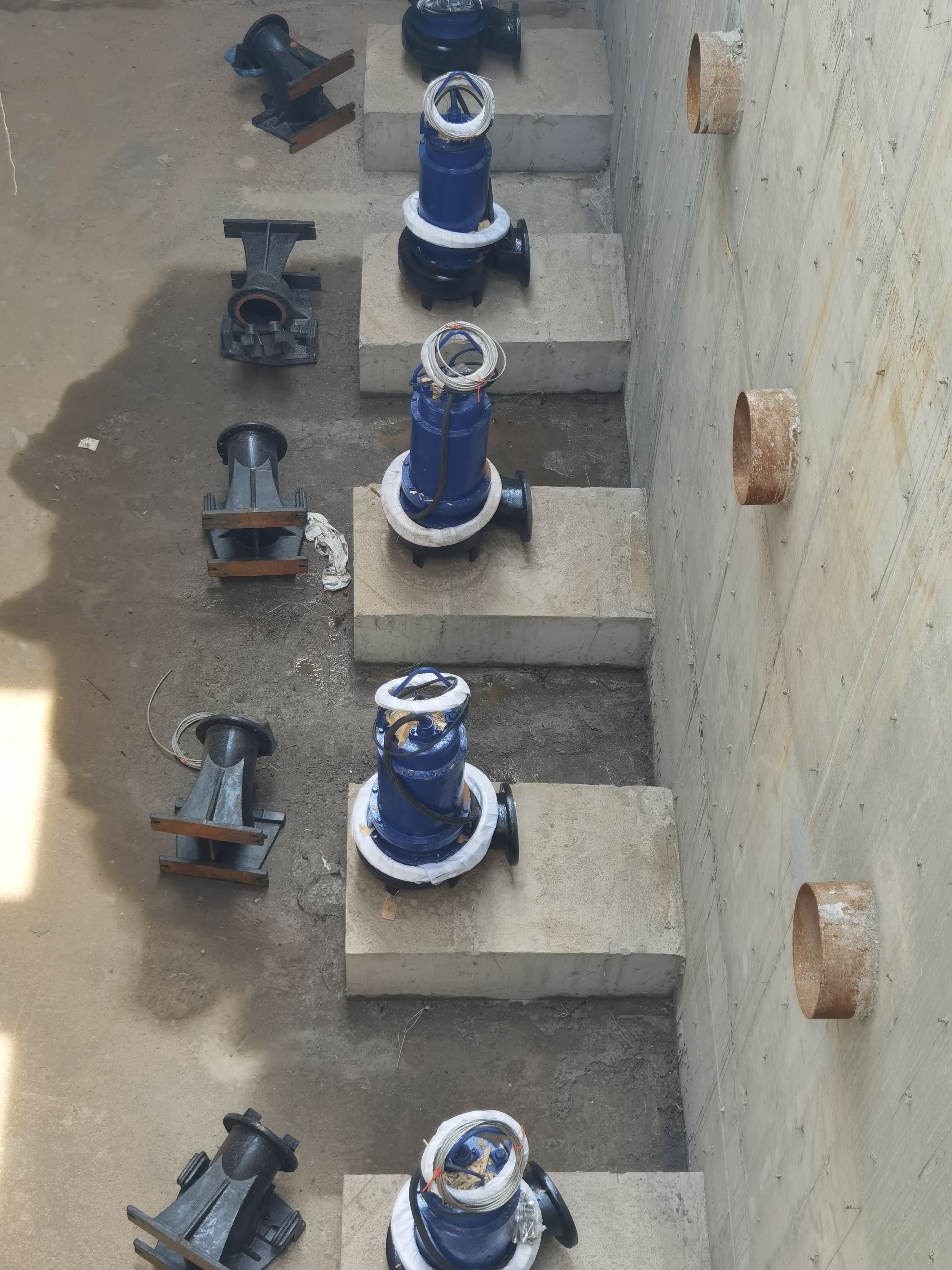

8.潛水泵出水法蘭與出水彎座為重力自動無刮擦性耦合，應密封可靠。

主要材質：

葉輪：                鐵GG25或球墨鑄鐵或以上

泵、電機殼體：        鑄鐵GG25

主軸：                不銹鋼431或高強度碳鋼

導軌：                不銹鋼304

機械密封：            碳化鎢或碳化硅

與介質接觸緊固件：    不銹鋼304

防腐蝕

制造水泵的全部材料應適用于污水廠的腐蝕環境，未經保護或非防腐性材料，應按有關行業標準進行除銹處理和涂防銹漆。
